雙法蘭松套傳力接頭在大口徑管道中使用時需要的注意事項
大口徑管道中使用雙法蘭松套傳力接頭需要注意什么？

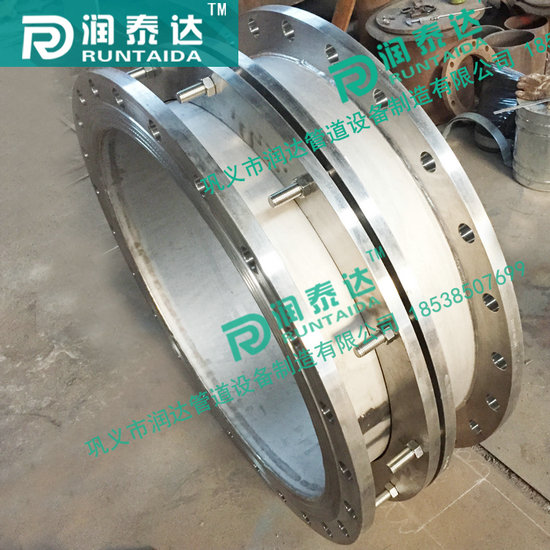

雙法蘭松套傳力接頭是雙方管道法蘭連接，在安裝管道和閥門可以連接管道的閥門。它由一個松散的短袖和法蘭管組合的限制，它可以防止管道因過度補償聯合位移造成泄漏和破壞，主要是在允許吸收軸向位移和軸向位移的范圍使用壓力管道推力松散的連接設置。同法蘭連接，安裝，產品調整和法蘭連接在了直角長度兩端均伸縮接頭，雙方又一致壓縮螺帽螺栓，然后調整螺母限制，以便我們能夠讓拉伸量自由靈活的內管道，鎖定伸縮量，確保管道安全運行。
雙法蘭松套傳力接頭具有結構簡單、裝拆簡便、能補償管路因熱脹冷縮而引起的位移、撓曲、錯位等優點,被廣泛用于船舶、陸地輸送水、油、氣及顆粒粉狀介質的管道連接其種類有限位伸縮接頭、傳力接頭、對開式伸縮接頭、球形接頭等。傳力接頭的使用的確為管道工程的安裝、使用帶來了極大的便利。就其使用介質的輸送方式而言,傳力接頭往往較多用于承壓管道上 ,故對其材料的密封性能有較高的要求 ,而目前產品往往采用優質的密封圈來解決此問題。但對其中的傳力接頭而言,因其要保證管道熱脹冷縮而引起的位移調節 ,往往又設計了自由伸縮量 ,在其有效的伸縮范圍內仍可保持該伸縮器的密封性能 ,但也因此帶來了對與其連接的管道及安裝要求的嚴格性。
大口徑管道傳力接頭在正常使用時熱脹冷縮的一些小位移上表現尚不明顯,而遇到在特殊情況下使用管道時 ,管道伸縮器的安裝部位不同,產生的效果也往往不同。天助管道生產的雙法蘭松套傳力接頭使用壽命是同行業中使用壽命是比較長的。一般在產品出廠時我廠會在產品的外部噴涂一層優質耐腐蝕耐磨涂層，作為表面保護層保護管道不受損失，由于具有良好的耐磨性和耐腐蝕性雙法蘭松套傳力接頭產品被礦山管道和污水處理管道，脫硫除塵管道以及粉料、漿料運輸管道多次加裝使用。
|
公稱尺寸 |
管子外徑DW |
外形尺寸 |
伸縮量δ |
法蘭連接尺寸 |
||||||||
|
DW |
D0 |
L |
L2 |
L1 |
0.6Mpa |
1.OMpa |
||||||
|
D |
K |
n-do |
D |
K |
n-do |
|||||||
|
65 |
76 |
76 |
340 |
340 |
105 |
±25 |
160 |
130 |
4-￠14 |
185 |
145 |
4-￠18 |
|
80 |
89 |
89 |
190 |
150 |
4-￠18 |
200 |
160 |
8-￠18 |
||||
|
100 |
108 |
108 |
21O |
170 |
220 |
180 |
||||||
|
114 |
114 |
|||||||||||
|
125 |
133 |
133 |
240 |
200 |
8-￠18 |
250 |
210 |
|||||
|
140 |
140 |
|||||||||||
|
150 |
159 |
159 |
265 |
255 |
285 |
240 |
8-￠23 |
|||||
|
168 |
168 |
|||||||||||
|
200 |
219 |
219 |
320 |
280 |
340 |
295 |
||||||
|
250 |
273 |
273 |
375 |
335 |
12-￠18 |
395 |
350 |
12-￠23 |
||||
|
300 |
325 |
325 |
350 |
370 |
130 |
±32.5 |
440 |
395 |
12-￠23 |
445 |
400 |
16-￠22 |
|
350 |
377 |
377 |
490 |
445 |
505 |
460 |
16-￠26 |
|||||
|
400 |
426 |
426 |
540 |
495 |
16-￠23 |
565 |
515 |
20-￠26 |
||||
|
450 |
480 |
480 |
595 |
550 |
615 |
565 |
||||||
|
500 |
530 |
530 |
645 |
600 |
20-￠23 |
670 |
620 |
20-￠30 |
||||
|
600 |
630 |
630 |
755 |
705 |
20-￠27 |
780 |
725 |
24-￠30 |
||||
|
700 |
720 |
720 |
860 |
810 |
24-￠27 |
895 |
840 |
24-￠33 |
||||
|
800 |
820 |
820 |
590 |
600 |
220 |
±65 |
975 |
920 |
24-￠30 |
1015 |
950 |
28-￠33 |
|
900 |
920 |
920 |
1075 |
1020 |
1115 |
1015 |
28-￠36 |
|||||
|
1000 |
1020 |
1020 |
1175 |
1120 |
28-￠30 |
1230 |
1160 |
28-￠36 |
||||
|
1200 |
1220 |
1220 |
1405 |
1340 |
32-￠33 |
1455 |
1380 |
32-￠40 |
||||
|
1400 |
1420 |
1424 |
640 |
1630 |
1560 |
36-￠36 |
1675 |
1590 |
36-￠42 |
|||
|
1600 |
1620 |
1624 |
1830 |
1760 |
40-￠36 |
1915 |
1820 |
40-￠48 |
||||
|
1800 |
1820 |
1824 |
2045 |
1970 |
44-￠39 |
2115 |
2020 |
44-￠48 |
||||
|
2000 |
2020 |
2026 |
2265 |
2180 |
48-￠42 |
2325 |
2230 |
48-￠48 |
||||
|
2200 |
2220 |
2226 |
2475 |
2390 |
52-￠42 |
2550 |
2440 |
52-￠56 |
||||
|
2400 |
2420 |
2426 |
2685 |
2600 |
56-￠42 |
2760 |
2650 |
56-￠56 |
||||
|
2600 |
2620 |
2626 |
600 |
710 |
240 |
±75 |
2905 |
2810 |
60-￠48 |
2960 |
2850 |
60-￠56 |
|
2800 |
2820 |
2826 |
3115 |
3020 |
64-￠48 |
3180 |
3070 |
64-￠56 |
||||
|
3000 |
3020 |
3026 |
3315 |
3220 |
68-￠48 |
3405 |
3290 |
68-￠60 |
||||
|
3200 |
3220 |
3230 |
3525 |
3430 |
72-￠48 |
- |
- |
- |
||||
|
3400 |
3420 |
3432 |
3735 |
3640 |
76-￠48 |
- |
- |
- |
||||
|
3600 |
3620 |
3632 |
3970 |
3860 |
80-￠56 |
- |
- |
- |
||||
