管路伸縮接頭外殼及導向套簡如何做好保護工作
管路伸縮接頭外殼及導向套簡如何做好保護工作的呢？管路伸縮接頭可以直埋安裝，軸向型內壓式波紋補償器則不能。內壓式波紋補償器一般只應用于膨脹量較小的管道上。 管路伸縮接頭主要適用于軸向補償，同時具有超強抗彎能力，所以不考慮管道下沉的影響。管路伸縮接頭外殼及導向套簡保護下實現自由伸縮補償．其它性能跟普通波紋補償器相同。軸向內壓波紋補償器由一個波紋管和兩個端接管構成，端接管或直接與管道焊接，或焊上法蘭再與管道法蘭連接。波紋膨脹節上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件。內壓波紋補償器結構簡單，價格低，因而優先選用。

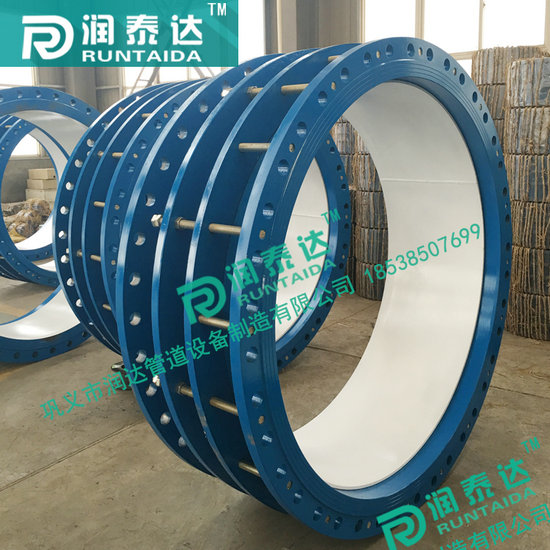

伸縮接頭是泵、閥門，管道等設備與管道連接的新產品，通過螺栓把它們連接起來，使其成為整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道系統。這樣不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。它質量的好壞與伸縮接頭的構成材質密不可分。
伸縮接頭主要材質分為:QT-400（球墨鑄鐵），Q235A（碳鋼），HT20（灰鐵），1Cr18Ni9Ti（不銹鋼）。
球墨鑄鐵是通過球化和孕育處理得到球狀石墨，有效地提高了鑄鐵的機械性能，特別是提高了塑性和韌性，從而得到比碳鋼還高的強度。球墨鑄鐵是20世紀五十年代發展起來的一種高強度鑄鐵材料，其綜合性能接近于鋼，正是基于其優異的性能，已成功地用于鑄造一些受力復雜，強度、韌性、耐磨性要求較高的零件。球墨鑄鐵已迅速發展為僅次于灰鑄鐵的、應用十分廣泛的鑄鐵材料。所謂“以鐵代鋼”，主要指球墨鑄鐵。
碳鋼主要指碳的質量分?jǐn)?shù)小于2.11%而不含有特意加入的合金元素的鋼。有時也稱為普碳鋼或碳素鋼。 碳鋼也叫碳素鋼，指含碳量Wc小于2.11%的鐵碳合金。 碳鋼除含碳外一般還含有少量的硅、錳、硫、磷。
|
公稱通徑 |
管子外徑 |
法蘭連接尺寸 |
總長 |
安裝尺寸L1 |
伸縮量 |
重量/kg |
||||
|
法蘭外徑D |
螺栓孔中心 |
螺栓孔 |
||||||||
|
n/個 |
do |
min |
max |
|||||||
|
65 |
76 |
185 |
145 |
4 |
18 |
330 |
220 |
180 |
40 |
13.1 |
|
80 |
89 |
200 |
160 |
8 |
15.0 |
|||||
|
100 |
114 |
220 |
180 |
20.7 |
||||||
|
125 |
140 |
250 |
210 |
26.4 |
||||||
|
150 |
168 |
285 |
240 |
22 |
340 |
33.8 |
||||
|
200 |
219 |
340 |
295 |
41.0 |
||||||
|
250 |
273 |
395 |
350 |
12 |
55.1 |
|||||
|
300 |
325 |
445 |
400 |
370 |
445 |
195 |
50 |
68.3 |
||
|
350 |
377 |
505 |
460 |
16 |
88.1 |
|||||
|
400 |
426 |
565 |
515 |
26 |
380 |
101.3 |
||||
|
450 |
480 |
615 |
565 |
115.7 |
||||||
|
500 |
530 |
670 |
620 |
20 |
136.9 |
|||||
|
600 |
630 |
780 |
725 |
30 |
420 |
465 |
215 |
188.7 |
||
|
700 |
720 |
895 |
840 |
24 |
232.1 |
|||||
|
800 |
820 |
1O15 |
950 |
33 |
560 |
380 |
320 |
60 |
384.6 |
|
|
900 |
920 |
1115 |
1050 |
28 |
422.9 |
|||||
|
1000 |
1020 |
1230 |
1160 |
36 |
487.6 |
|||||
|
1200 |
1220 |
1455 |
1380 |
32 |
39 |
600 |
400 |
340 |
718.6 |
|
|
1400 |
1420 |
1675 |
1590 |
36 |
42 |
630 |
888.0 |
|||
|
1600 |
1620 |
1915 |
1820 |
40 |
48 |
670 |
410 |
350 |
1252.3 |
|
|
1800 |
1820 |
2115 |
2020 |
44 |
1468.2 |
|||||
|
2000 |
2020 |
2325 |
2230 |
48 |
690 |
430 |
370 |
1753.5 |
||
|
2200 |
2220 |
2550 |
2440 |
52 |
56 |
730 |
2165.2 |
|||
|
2400 |
2420 |
2760 |
2650 |
56 |
2473.7 |
|||||
|
2600 |
2620 |
2960 |
2850 |
60 |
820 |
490 |
410 |
80 |
2864.5 |
|
|
2800 |
2820 |
3180 |
3070 |
64 |
3214.2 |
|||||
|
3000 |
3020 |
3405 |
3290 |
68 |
60 |
840 |
3642.3 |
|||
