針對管道配件知識探討雙法蘭傳力接頭的實用性

2017-3-14 9:12:12??????點擊：

傳力接頭根據現場安裝尺寸進行調整

傳力接頭由本體、密封圈、壓蓋、伸縮短管等主要部件組成。安裝在管道上后，根據所需的伸縮距離進行限位，擰緊螺母，彈性密封圈在螺母壓蓋的作用下依靠相互斜度，緊壓在管子外圈起密封和連接作用，主要和管道閥門連接不但起到管道補償作用，更方便了閥門的維修及更換。

針對管道配件知識探討雙法蘭傳力接頭的實用性

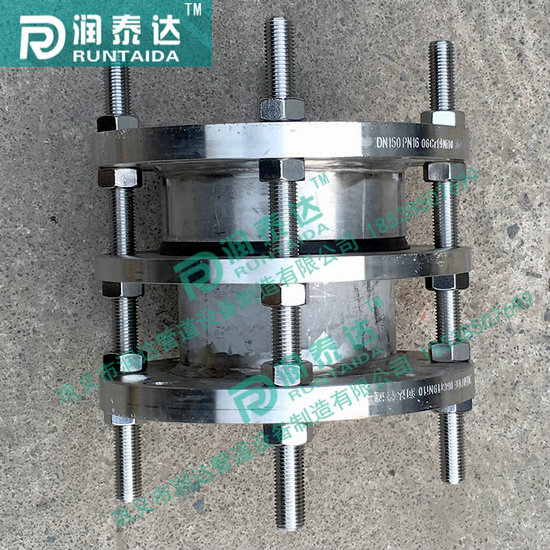

雙法蘭傳力接頭適用于兩邊均與法蘭連接的管道中，安裝時調整產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓螺栓，使其成為一個整體并有一定的位移量方便安裝維修時根據現場尺寸進行調整，在工作時可以把軸向推力傳遞至整個管道。 VSSJAF雙法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。

公稱通經:N65-DN3200 工作壓力：0.6-1.6MPA 公稱直徑400-840材質：球墨鑄鐵（QT400-15）、鋼制（Q235）使用介質：水、污水。密封材料：NBR 制造標準：GB/12465-2007

傳力接頭系列產品有：CF/VSSJAFG型單法蘭傳力接頭,C2F/VSSJAF型雙法蘭傳力接頭，CC2F/VSSJAFC型可拆式傳力接頭，SSQ-B2型壓蓋式傳力接頭,VSSJAFG型單法蘭傳力接頭,VSSJAF型雙法蘭傳力接頭,VSSJAFC型可拆式雙法蘭傳力接頭,VSSJAF型法蘭松套傳力接頭，VSSJAFG型單法蘭松套傳力接頭，VSSJAF型雙法蘭松套傳力接頭，VSSJAFC型可拆式雙法蘭松套傳力接頭,CF（VSSJAFG）型單法蘭松套傳力接頭,C2F（VSSJAF）型雙法蘭松套傳力接頭,CC2F（VSSJAFC）型可拆式雙法蘭松套傳力接頭等。

公稱通經 DN	管子外徑 Dw	法蘭連接尺寸				總長 L	安裝尺寸L1		伸縮量	重量/kg
		法蘭外徑 D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸L1
		法蘭外徑 D	螺栓孔中心圓直徑D1	n/個	do		mm	max
65	76	185	145	4	18	460	420	380	40	14.8
80	89	200	160	8						17.2
1OO	114	220	180							24.8
125	140	250	210							31.7
150	168	285	240		22					39.3
200	219	340	295							49.2
250	273	395	350	12						67.9
300	325	445	400	12		485	445	395	50	83.9
350	377	505	460	16		485				106.1
400	426	565	515	16	26	495				121.9
450	480	615	565	20						138.7
500	530	670	620							162.6
600	630	780	725		30	51O	465	415		219.3
700	720	895	840	24	30	51O	465	415		267.2
800	820	1015	950	24	33	690	630	570	60	447.6
900	920	1115	1050	28	33					490.4
1000	1020	1230	1160	28	36					563.3
1200	1220	1455	1380	32	39	740	650	590		792.7
1400	1420	1675	1590	36	42	740	650	590		1027.7
1600	1620	1915	1820	40	48	760	660	600		1414.2
1800	1820	2115	2020	44		760	660	600		1574.8
2000	2020	2325	2230	48		790	680	620		2001.8
2200	2220	2550	2440	52	56	800				2437.9
2400	2420	2760	2650	56		800				2734.6
2600	2620	2960	2850	60		940	790	710	80	3142.4
2800	2820	3180	3070	64						3514.7
3000	3020	3405	3290	68	60					40227.8
