傳力接頭在安裝時的操作步驟和詳細參數
潤達介紹安裝傳力接頭的操作步驟和詳細參數介紹

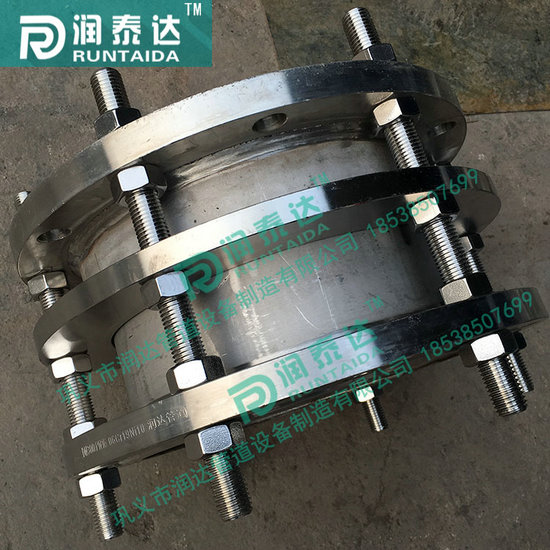

傳力接頭適用于兩邊均與法蘭連接的管道中,安裝時調整產品兩端與法蘭的安裝長度,對角依次均勻擰緊壓螺栓,使其成為一個整體并有一定的位移量方便安裝維修時根據現場尺寸進行調整,在工作時可以把軸向推力傳遞至整個管道。傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成它能傳遞被連接件的壓力推力(盲板力)和補償管路誤差不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。
傳力接頭公稱通經:N65-DN3200 工作壓力:0.6-1.6MPA 公稱直徑400-840材質:球墨鑄鐵(QT400-15)、鋼制(Q235)使用介質:水、污水。密封材料:NBR 制造標準:GB/12465-2007.
VSSJAF型雙法蘭傳力接頭材料表
序號 |
名稱 |
數量 |
材料 |
1 |
本體 |
1 |
QT400-15、Q235A、ZG230-450、20 |
2 |
密封圈 |
1 |
NBR |
3 |
壓蓋 |
1 |
QT400-15、Q235A、ZG230-450、20 |
4 |
限位短管法蘭 |
1 |
Q235A、20、16Mn |
5 |
螺母 |
4n |
Q235A、20、1Cr18Ni9Ti |
6 |
長螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
7 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
