鋼制管道伸縮器的實用規格和閥門配套伸縮器的安裝

2017-5-31 10:19:20??????點擊：

鋼制管道伸縮器的實用規格是伸縮補償量大承受溫度高的管道補償接頭

鋼制管道伸縮器的實用規格是伸縮補償量大承受溫度高的管道補償接頭，鋼制管道伸縮器安裝時可產生軸向、橫向、經向、角向位移，不受用戶管道不同心、法蘭不平行的限制。在管道允許伸縮量中可以自由伸縮,一旦越過其最大伸縮量就起到限位,確保管道的安全運行。主要為保障管道安全運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。國標鋼制管道伸縮器使用范圍的主要性能作用是：伸縮補償量大承受溫度高，承受壓力大、使用壽命長。

和閥門配套伸縮器的安裝

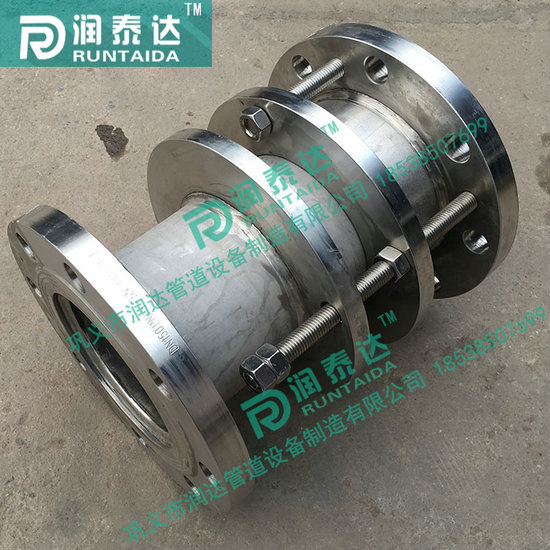

閥門伸縮器又稱為蝶閥伸縮器，該產品主要可用于金屬管道的補償連接。

閥門伸縮器主要可以再管道所允許的伸縮量之內自由的伸縮，確保了管道的安全運行，該產品在安裝時需注意：

1、閥門伸縮器的安裝應在最大與最小長度之間，可根椐實際情況進行調整。

2、閥門伸縮器在安裝時，松開填料壓盤各螺栓，調整好安裝長度，并將兩端與管子(或閥門、水表)按設計要求安裝好，再檢查填料是否放好，最后壓上填料壓盤，用對角法擰緊螺栓切勿壓偏，使其起到止漏作用。

3、閥門伸縮器的安裝在止回閥后。

4、閥門伸縮器的兩端必須設置支墩，它本身不承受軸向拉力，必要時可加防拉脫。

公稱通徑 DN	管子外徑 Dw	法蘭連接尺寸				總長 L	安裝尺寸 L1		伸縮量	重量/kg
		法蘭外徑D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸 L1
				螺栓孔			max	min
				n/個	do		max	min
65	76	160	130	4	14	450	420	380	40	13.3
80	89	190	150		18	460				15.5
100	114	210	170							22.3
125	140	240	200	8						28.5
150	168	265	225							35.4
200	219	320	280							44.3
250	273	375	335	12						61.1
300	325	440	395		22	485	445	395	50	75.5
350	377	490	445							95.5
400	426	540	495	16						109.7
450	480	595	550	16						124.8
500	530	645	600	20						146.3
600	630	755	705	20	26	500	465	415		197.4
700	720	860	810	24	26	500	465	415		240.5
800	820	975	920		30	680	630	570	60	402.8
900	920	1075	1020							441.4
1000	1020	1175	1120	28						506.9
1200	1220	1405	1340	32	33	720	650	590		713.4
1400	1420	1630	1560	36	36	720	650	590		976.3
1600	1620	1830	1760	40	36	730	660	600		1342.5
1800	1820	2045	1970	44	39	730	660	600		1495.3
2000	2020	2265	2180	48	42	780	680	620		1900.9
2200	2220	2475	2390	52						2316.1
2400	2420	2685	2600	56						2597.3
2600	2620	2905	281O	60	48	915	790	710	80	2984.9
2800	2820	3115	3020	64						3338.4
3000	3020	3315	3220	68						3821.4
3200	3220	3525	3430	72						4357.2
