利用傳力接頭產品的相似性來檢索現有的工藝規程
修訂式工藝過程設計系統利用傳力接頭產品的相似性來檢索現有的工藝規程。
能被一個傳力接頭產品族使用的工藝規程稱為標準工藝規程。一個標準工藝規程以它的族號作為關鍵字而永久地存儲在數據庫中。它能包括的細節是沒有限制的，但是它至少必須包括一系列的制造步驟或工序。當檢素到一個標準工藝規程時，通常需要一定程度的修訂，以便把它用在新的傳力接頭產品上。修訂式系統中的檢索方法和邏輯的基礎是劃分傳力接頭產品為傳力接頭產品族。這樣，就能對每一種傳力接頭產品族確定出通用的制造方法。而這種通用的制造方法都表示成標準工藝規程。標準工藝規程檢索的機理是以傳力接頭產品、伸縮器產品作為基礎的。一個傳力接頭產品使用一個傳力接頭產品族矩陣來表示，這個矩陣則包括所有可能的元素。
在我們討論這種傳力接頭產品族產品的結構。通常，修訂式工藝過程設計系統有兩個工作階段:準備階段和生產階段。

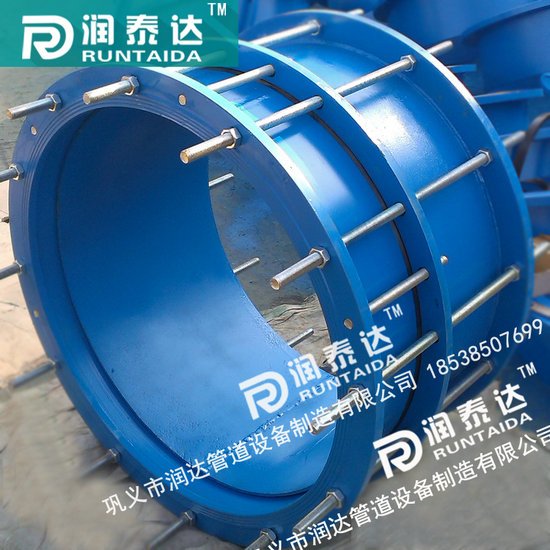

可拆式雙法蘭傳力接頭在工作時可以反軸向推力傳遞至整個管道。
1、CC2F型 可拆雙法蘭傳力接頭采用GB/T12465-2002標準，以前的型號為VSSJAFC。
2、可拆式雙法蘭傳力接頭是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。它能被連接件的壓力推力（盲板力）和補償管路安裝誤差，不能吸收軸向位移。可拆式雙法蘭傳力接頭主要用于泵、閥門等附件的松套連接。
3、可拆式雙法蘭傳力接頭產品材質：Q235、QT400-15、QT450-10。
|
公稱 |
管子 |
法蘭連接尺寸 |
總長 |
安裝尺寸L1 |
伸縮量 |
重量/kg |
||||
|
法蘭外徑 |
螺栓孔 |
螺栓孔 |
||||||||
|
n/個 |
do |
mm |
max |
|||||||
|
65 |
76 |
185 |
145 |
4 |
18 |
460 |
420 |
380 |
40 |
14.8 |
|
80 |
89 |
200 |
160 |
8 |
17.2 |
|||||
|
1OO |
114 |
220 |
180 |
24.8 |
||||||
|
125 |
140 |
250 |
210 |
31.7 |
||||||
|
150 |
168 |
285 |
240 |
22 |
39.3 |
|||||
|
200 |
219 |
340 |
295 |
49.2 |
||||||
|
250 |
273 |
395 |
350 |
12 |
67.9 |
|||||
|
300 |
325 |
445 |
400 |
485 |
445 |
395 |
50 |
83.9 |
||
|
350 |
377 |
505 |
460 |
16 |
106.1 |
|||||
|
400 |
426 |
565 |
515 |
26 |
495 |
121.9 |
||||
|
450 |
480 |
615 |
565 |
20 |
138.7 |
|||||
|
500 |
530 |
670 |
620 |
162.6 |
||||||
|
600 |
630 |
780 |
725 |
30 |
51O |
465 |
415 |
219.3 |
||
|
700 |
720 |
895 |
840 |
24 |
267.2 |
|||||
|
800 |
820 |
1015 |
950 |
33 |
690 |
630 |
570 |
60 |
447.6 |
|
|
900 |
920 |
1115 |
1050 |
28 |
490.4 |
|||||
|
1000 |
1020 |
1230 |
1160 |
36 |
563.3 |
|||||
|
1200 |
1220 |
1455 |
1380 |
32 |
39 |
740 |
650 |
590 |
792.7 |
|
|
1400 |
1420 |
1675 |
1590 |
36 |
42 |
1027.7 |
||||
|
1600 |
1620 |
1915 |
1820 |
40 |
48 |
760 |
660 |
600 |
1414.2 |
|
|
1800 |
1820 |
2115 |
2020 |
44 |
1574.8 |
|||||
|
2000 |
2020 |
2325 |
2230 |
48 |
790 |
680 |
620 |
2001.8 |
||
|
2200 |
2220 |
2550 |
2440 |
52 |
56 |
800 |
2437.9 |
|||
|
2400 |
2420 |
2760 |
2650 |
56 |
2734.6 |
|||||
|
2600 |
2620 |
2960 |
2850 |
60 |
940 |
790 |
710 |
80 |
3142.4 |
|
|
2800 |
2820 |
3180 |
3070 |
64 |
3514.7 |
|||||
|
3000 |
3020 |
3405 |
3290 |
68 |
60 |
40227.8 |
||||
